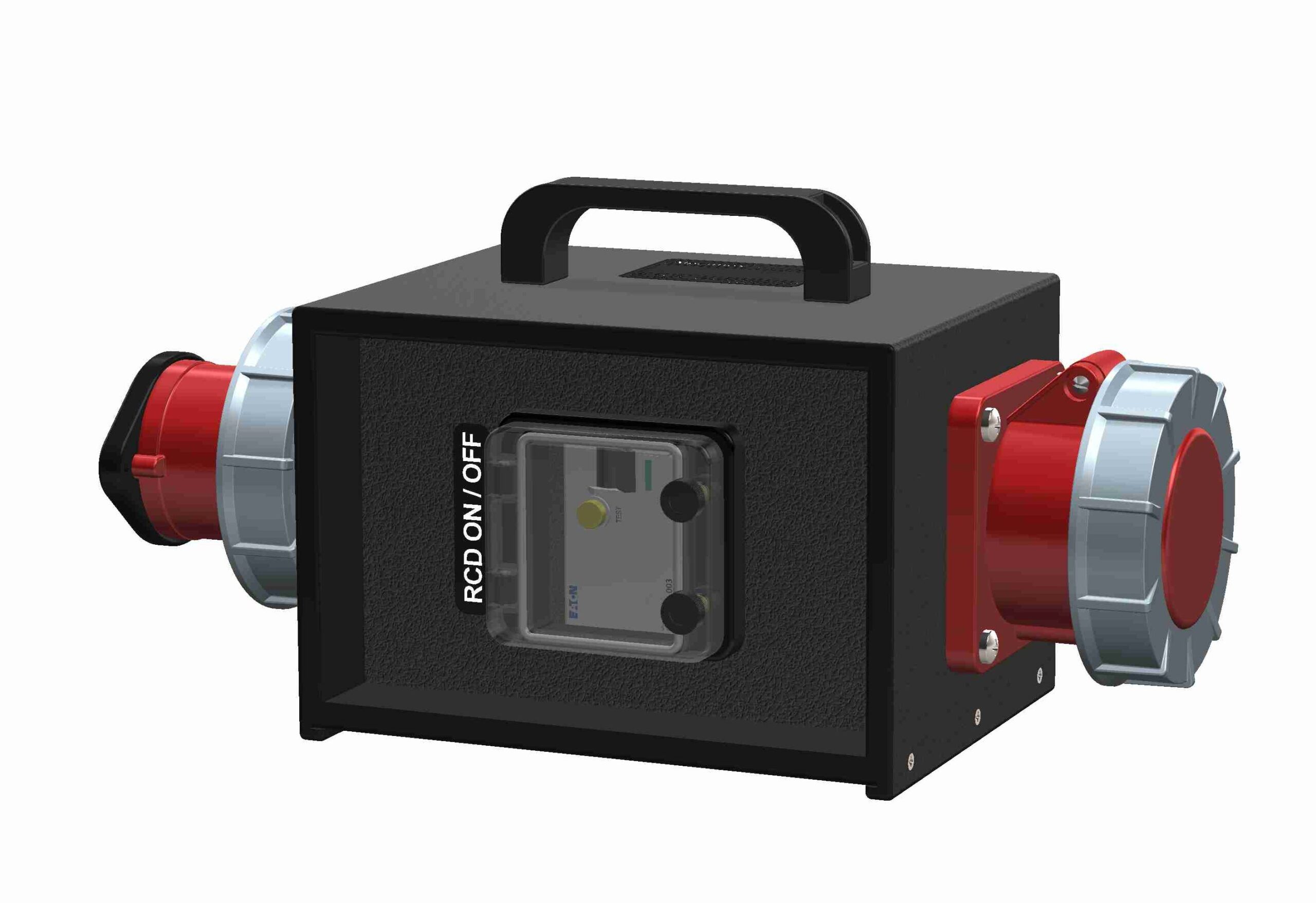

В условиях растущей нагрузки на энергосистемы и возрастающих требований к безопасности электрических сетей распределительные устройства (РУ) становятся не просто частью инфраструктуры — они формируют её опорный каркас. От корректного подбора и эксплуатации РУ зависят не только стабильность электроснабжения, но и срок службы оборудования, безопасность персонала и эффективность энергопотребления.
Чтобы распределительное устройство выполняло свои функции без сбоев и рисков, необходимо понимать его структуру, принципы проектирования и возможные ошибки эксплуатации. Правильный подход начинается с классификации — не по формальному признаку, а по условиям и логике эксплуатации.
Классификация распределительных устройств по уровню напряжения и типу исполнения
Распределительные устройства делятся на низковольтные (до 1 кВ), средневольтные (6–35 кВ) и высоковольтные (110 кВ и выше). Также существует деление на внутренние и наружные установки.
Однако на практике более значимыми становятся параметры исполнения: модульные или блочные системы, шкафного или панельного типа, стационарные или выкатные конструкции. В производственных условиях чаще используются шкафные РУ с выкатными элементами для быстрого техобслуживания и минимизации простоев.
Основные компоненты: что входит в состав распределительного устройства
Независимо от уровня напряжения, структура РУ остаётся схожей: токоведущие шины, выключатели (автоматические, вакуумные, воздушные), заземляющие устройства, релейная защита, измерительные трансформаторы и системы АСКУЭ.
Проблема в том, что при проектировании часто недооцениваются вспомогательные элементы: например, перегородки, барьеры, замки межблочной блокировки. Отсутствие даже одного из них может привести к трагическим последствиям в случае короткого замыкания или ошибки персонала.
Архитектура подключения: принципы построения цепей и шин
Грамотная архитектура РУ начинается с выбора схемы шин: односекционная, двухсекционная, кольцевая или с обходной секцией. Каждая имеет свои преимущества и ограничения.
Например, кольцевая схема обеспечивает высокий уровень надёжности, но требует синхронизации по напряжению. Нередко ошибки возникают при переоценке возможностей односекционной шины в условиях высокой загрузки — такое решение выгодно по стоимости, но критично по риску отказа.
Также важно учитывать способ подключения отходящих линий: фронтальное или заднее обслуживание, верхний или нижний ввод, тип клеммных соединений. Механическое усилие на кабельные вводы, особенно при алюминиевых шинах, должно быть точно рассчитано, иначе возможен постепенный нагрев, дуговой разряд и последующее разрушение контакта.
Защитные функции и автоматизация — что работает в фоновом режиме
Одной из ключевых ролей распределительного устройства является не распределение как таковое, а защита. Современное РУ должно быть оборудовано многоуровневой системой защиты: от сверхтоков, от перегрузок, от пробоя на землю, от обратного тока, а также от перегрева. При этом на крупных объектах всё чаще используется цифровая селективная защита с программируемыми логическими блоками, где реле уже не физические, а виртуальные.
Автоматизация также охватывает функции самодиагностики, аварийной сигнализации и дистанционного управления. Проблема начинается тогда, когда часть автоматических функций дублируется вручную без чёткого понимания логики — особенно при наладке или в условиях временной эксплуатации объекта.
Требования к выбору в зависимости от типа объекта
Распределительное устройство не может быть универсальным решением. Для объектов с высоким уровнем вибраций (например, металлургические цеха) необходимо усиленное крепление и вибростойкие контакты.
Для помещений с агрессивной атмосферой — специальные покрытия, прокладки и фильтрация вентиляционных каналов. В жилых и общественных зданиях актуальны компактные решения с повышенным вниманием к шуму, электромагнитной совместимости и удобству обслуживания.
На объектах с бесперебойной нагрузкой (например, дата-центры) распределительные устройства проектируются с двойным резервированием и переключением без разрыва фазы.
Часто игнорируемые параметры при проектировании распределительных устройств
Проблема в том, что в большинстве проектов параметры подбираются по каталожной мощности, а не по фактическим токам нагрузки. Кроме того, нередко игнорируются:
- температурные коэффициенты для шинопроводов в условиях 24/7 работы;
- возможность расширения в будущем (оставляется минимум свободных ячеек);
- отсутствие учёта климатических поправок для наружных установок;
- влияние магнитных петель в конструкции корпуса;
- термическое старение контактных групп в перспективе 10–15 лет.
Такие просчёты не видны на этапе пуска, но начинают проявляться через 1–2 года эксплуатации.
Нарушения при монтаже и вводе в эксплуатацию: от потерь до угрозы пожара
Даже идеально спроектированное РУ может выйти из строя, если его неправильно смонтировать.
Классические ошибки:
- затяжка кабельных наконечников «на глаз» — результатом становятся контактные нагревы;
- перекрут и перегиб силовых кабелей у ввода — создаёт напряжение в зоне подключения;
- несоблюдение радиусов изгиба для шин и мягких перемычек — трещины в изоляции и риск межфазного замыкания;
- пренебрежение выравниванием потенциалов — особенно актуально для щитов, установленных на разных уровнях по высоте.
Перед пуском необходимо не только сделать измерения сопротивления изоляции и фазировки, но и провести реальную термографическую съёмку всех точек контакта под нагрузкой.
Ошибки в эксплуатации: недопустимые сценарии и их последствия
Сбой распределительного устройства зачастую происходит не от перегрузки, а от «человеческого фактора». Открытие дверцы без отключения напряжения, замена предохранителей при включённой нагрузке, несанкционированные подключения к шинам через прокол или скрутку — все это до сих пор встречается на объектах.
Даже такая простая вещь, как отсутствие маркировки вводов и отходящих линий, приводит к ошибкам при оперативных переключениях.
Подмена компонентов и нештатные доработки — что не прощает распределительное устройство
В условиях экономии на обслуживании нередко наблюдается установка нестандартизированных автоматов, перемычек из подручных материалов, или использование старых модулей без учета совместимости по току и характеристикам отключения. Даже замена штатного реле на внешне аналогичное, но с другой логикой срабатывания, может привести к полной потере селективности и цепной аварии по смежным линиям.
Особо опасны попытки «усилить» РУ с помощью установки вентиляторов, вырезов под кабели в корпусе, обхода штатной блокировки. Распределительное устройство — это система, построенная на точной балансировке тепла, тока, механики и логики. Нештатные вмешательства разрушают этот баланс.
Внедрение интеллектуальных РУ: когда, зачем и с какими подводными камнями
Цифровизация РУ — это не просто модный тренд, а реальный путь повышения надёжности. Интеллектуальные распределительные устройства позволяют получать данные о каждом элементе цепи в режиме реального времени, выстраивать автоматическую адаптацию к нагрузке, вести историю неисправностей и даже прогнозировать отказы.
Однако внедрение таких решений требует глубокой квалификации и системной подготовки: не только инженеров, но и обслуживающего персонала. Ошибкой становится закупка «умных» систем без возможности полноценной интеграции с существующей автоматикой и отсутствием квалифицированной поддержки. В результате — оборудование оказывается недонастроенным, а его возможности не используются.
