Современная энергетика все реже работает по инерции. Инфраструктура требует не просто передачи энергии, а её грамотного распределения, мониторинга и защиты. Распределительные устройства (РУ) стали ядром локальных электросетей — от квартирных этажных щитов до промышленных трансформаторных подстанций. Их задача — не просто направить ток в нужном направлении, а сделать это безопасно, предсказуемо и с учётом реальных рисков.
Эволюция распределительных устройств: от механических щитов к цифровым платформам
Исторически распределительные устройства представляли собой просто набор автоматов, расположенных на металлической панели. Их задача была чисто механической — включить, отключить, защитить от короткого замыкания.
Сегодня РУ — это комплексные интеллектуальные системы с возможностью дистанционного управления, регистрации параметров и адаптации под динамические нагрузки. В современных решениях активно применяются интеграции с SCADA, цифровыми реле и модульной логикой, что превращает РУ из «распределителя» в полноценный узел управления электроснабжением.
Роль распределительных устройств в структуре современной электросети
РУ формируют архитектуру локальных электросетей. Именно они обеспечивают безопасность передачи электроэнергии между источником и конечным потребителем.
Вне зависимости от масштабов — от торгового павильона до крупного производственного цеха — именно распределительное устройство становится центром, где сосредотачиваются: ввод, защита, коммутация и контроль. При аварийных режимах именно оно должно первым принять удар, ограничив последствия.
Разделение по типу подключения: низковольтные, средневольтные и высоковольтные РУ
Классификация РУ начинается с уровня напряжения:
- Низковольтные (НВРУ) применяются в зданиях и на объектах с обычными потребителями — до 1000 В.
- Средневольтные РУ (6–35 кВ) необходимы для цехов, насосных станций, объектов теплоэнергетики.
- Высоковольтные же — это уже уровень крупных подстанций и распределительных узлов мегаполисов.
- Для каждого уровня существуют свои подходы к изоляции, коммутации и защите, и любая ошибка в подборе оборудования — шаг к необратимым последствиям.
Основные компоненты распределительного устройства и их функции
Любое РУ, независимо от масштаба, включает:
- Вводные автоматические выключатели или рубильники
- Коммутационные аппараты (контакторы, реле, разъединители)
- Системы шинопроводов
- Устройства защиты от перегрузки и КЗ
- Измерительные приборы
- Силовые и сигнальные кабельные линии
В некоторых случаях также монтируются трансформаторы напряжения, устройства бесперебойного питания, секционирующие ячейки и АВР (автоматический ввод резерва).
Типовые сценарии размещения РУ в жилых, коммерческих и промышленных объектах
В жилом строительстве РУ чаще всего интегрируется в этажные щиты или главные распределительные щиты (ГРЩ). В коммерческой недвижимости практикуется разнос функционала по отдельным помещениям: РУ для освещения, РУ для ИБП, РУ для силовых цепей.
Промышленные объекты используют линейно-ячейчато-щитовое построение — с резервированием, независимыми контурами и защитой по каждой секции. От размещения зависит стратегия обслуживания и резервирования.
Зависимость конфигурации устройства от специфики нагрузки
Если объект подключает сварочное оборудование, серверную, систему вентиляции или станки с ЧПУ, однотипный подход не применим. Например, для двигателей необходима защита от перекоса фаз, для сервера — двойное питание и УЗИП, для станка — отдельный трансформатор или гальваническая развязка. Конфигурация РУ должна учитывать и профиль нагрузки, и её особенности во времени: пусковые токи, длительность циклов, вероятность гармоник.
Влияние качества сборки на надёжность и электробезопасность

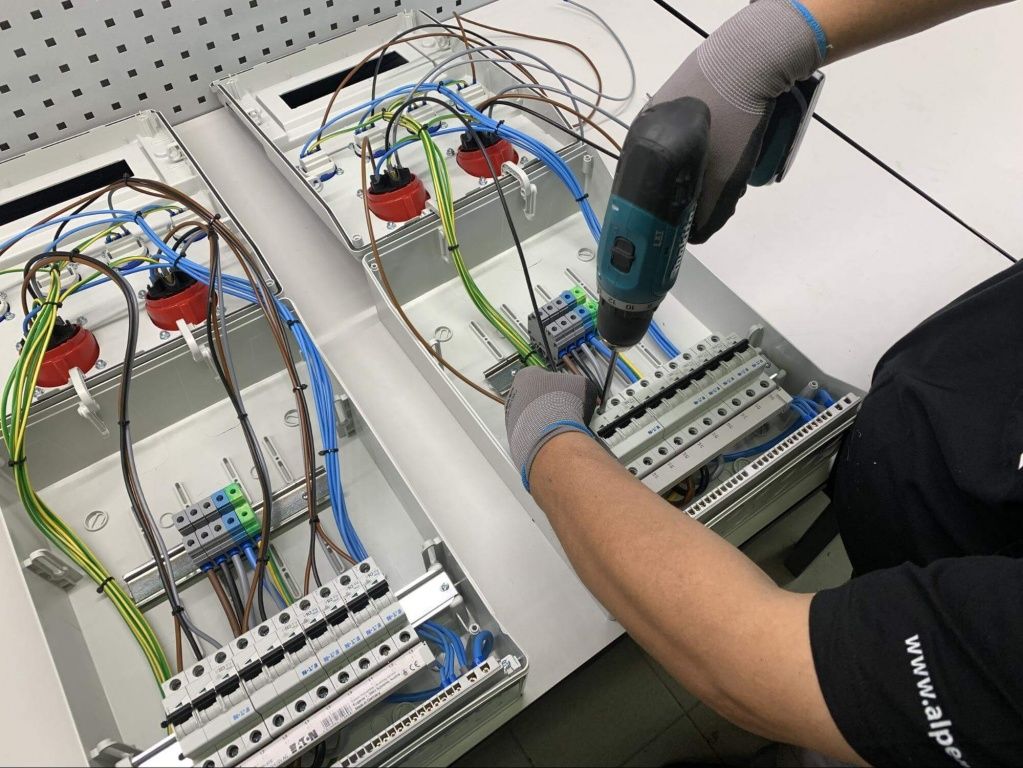

Даже если проект идеален, некачественная сборка — это мина замедленного действия. Нарушения крутящего момента на клеммах, несоответствие зажимов сечению кабеля, неправильная прокладка — всё это ведёт к перегревам, искрению и пожару.
Переходное сопротивление в одном контакте может привести к падению напряжения на десятки вольт — незаметному для автомата, но смертельному для оборудования.
Ошибки проектирования, которые приводят к системным сбоям
Ключевые ошибки:
- недооценка пусковых токов
- отсутствие расчёта селективности
- игнорирование температурного режима шкафа
- пересечение силовых и сигнальных цепей без экранирования
- выбор шин по номиналу, а не по фактической токовой нагрузке
Подобные просчёты создают кумулятивный эффект, когда при нагрузке в 60–70% от номинала начинаются перегревы, ложные срабатывания или выход оборудования из строя.
Последствия использования несертифицированных или несовместимых компонентов
Одной из частых причин выхода РУ из строя является установка низкосортной фурнитуры — клеммников, автоматов, реле. Иногда это делается сознательно ради экономии, иногда — из-за невнимательности при закупке. Результат одинаков: снижение ресурса, нестабильная работа, искрение. Несовместимость по токовой нагрузке, по размерам шин, по монтажу — всё это грозит отказом даже при незначительной нагрузке.
Неправильный выбор коммутационных аппаратов и защитных устройств
Зачастую в распределительном устройстве применяются автоматические выключатели с одинаковыми характеристиками, без учёта градации нагрузки и длины линии. В таких условиях нарушается принцип селективности: при аварии отключается вся сеть, а не только повреждённая ветвь. Особенно важно правильно подбирать характеристики расцепителей, учитывать типы нагрузки (индуктивная, емкостная) и их поведение в аварийной ситуации.
Частые нарушения при вводе в эксплуатацию
Даже идеально смонтированное распределительное устройство может стать источником проблем, если не выполнены пусконаладочные работы:
– не отлажена логика АВР
– не проверена фазировка
– не выполнены термографические замеры
– не откалибрована автоматика
Часто забывают проверить контакт затяжки после пробного запуска — а он может ослабнуть уже через несколько часов работы под нагрузкой.
Влияние условий эксплуатации на деградацию токоведущих узлов
РУ, установленное в запылённом помещении с вибрацией, при отсутствии продувки — будет деградировать даже без перегрузок. Металлические шины окисляются, изоляция теряет свойства, монтажные элементы расшатываются. Особенно критична влажность: при 75–80% на внутренних стенках РУ возможна конденсация, ведущая к пробою.
Недооценка последствий пыли, влажности и вибраций
В промышленных объектах РУ часто монтируется в условиях, не соответствующих классу IP шкафа. Пыль и влага постепенно оседают на изоляции, ухудшая её диэлектрические свойства. Вибрации расшатывают винтовые соединения, особенно если не применяются пружинные зажимы. Через 1–2 года без обслуживания это приводит к разрушению контактов и самопроизвольным отключениям.
Роль технического обслуживания и мониторинга состояния
Даже самое надёжное распределительное устройство требует регулярного обслуживания: термоконтроля, протяжки клемм, проверки изоляции, замены перегоревших индикаторов и контроля характеристик автоматов. Современные РУ позволяют интегрировать онлайн-мониторинг температуры, тока, коммутаций и утечек. Это не просто опция — это основа предиктивной диагностики, способной предотвратить аварию до её наступления.
Практика модернизации устаревших распределительных устройств без отключения питания
Замена компонентов под напряжением — рискованная, но иногда неизбежная мера. Для её реализации требуется полное понимание схемы, наличие байпасных вводов, применение модульных конструкций и использование двойных клеммников. Особенно эффективно зарекомендовали себя распределительные устройства с секционированной структурой, где модернизация проводится пошагово, без полной остановки объекта.
Автор: Борис Енский
