Выбор электрокабеля под силовую вилку — это не просто задача подбора сечения или марки. Это инженерное решение, которое должно учитывать всю систему питания в комплексе: от характеристик вилки и подключаемого оборудования до условий эксплуатации и требований нормативных документов.
Неверно подобранный кабель может стать слабым звеном всей электрической цепи, способным привести к перегреву, повреждению изоляции или даже пожару. Поэтому выбор кабеля под вилку должен быть обоснованным, технически выверенным и документально подтверждённым.
Значение правильного подбора кабеля для силового подключения
Электрокабель в паре с силовой вилкой выполняет функцию ответственного звена между источником питания и нагрузкой. Это не просто проводник — это элемент, который должен надежно передавать электрическую энергию в течение многих лет, не перегреваясь, не теряя сопротивления изоляции и не разрушаясь под действием внешних факторов. Особенность силовых вилок заключается в том, что они рассчитаны на работу с большими токами, а значит, и кабель должен быть готов к таким нагрузкам.
Подбор кабеля требует системного подхода: важно оценить не только электрическую часть, но и механические, климатические и нормативные требования. В конечном итоге от правильного выбора зависит безопасность персонала, стабильность работы оборудования и долговечность всей системы.
Основные параметры вилки, влияющие на выбор кабеля
Первая точка отсчета — сама силовая вилка. Она задаёт верхнюю границу допустимого тока, и именно от этой границы начинается расчет электрокабеля. При этом учитываются следующие параметры:
- номинальный ток вилки (например, 16, 32 или 63 ампера);
- количество полюсов — определяет, сколько жил в кабеле должно быть (3, 4 или 5);
- номинальное напряжение — влияет на тип изоляции и шаг между жилами;
- тип соединения (винтовое, пружинное или зажимное) — определяет максимально допустимое сечение жил;
- климатическое исполнение — влияет на выбор оболочки и защитных покрытий кабеля.
Например, если используется вилка на 32 А с пятиконтактным подключением, то минимальное количество жил кабеля — пять, и все они должны выдерживать не менее 32 А длительной нагрузки с соответствующим запасом.
Расчёт допустимой токовой нагрузки кабеля
Допустимая токовая нагрузка — это тот предел, при котором кабель может передавать электричество, не перегреваясь. Величина зависит от:
- сечения проводника;
- материала (медь или алюминий);
- температуры окружающей среды;
- способа прокладки (открытая, в трубе, в земле и т.д.);
- количества одновременно работающих кабелей в пучке.
Для силовых соединений применяется расчёт по ПУЭ с учетом таблиц допустимых токов. Например, медный кабель сечением 4 мм² при открытой прокладке может безопасно передавать до 38 ампер, а при скрытой — уже только 30 ампер.
При этом важно учитывать, что сечение берётся с запасом не менее 15–20% от реальной нагрузки, чтобы исключить перегрев в нестандартных режимах — например, при длительном запуске мощного двигателя.
Учет длины кабельной линии и падения напряжения
Даже если кабель соответствует току по сечению, он может не соответствовать по падению напряжения, особенно при длинных линиях. Чем дальше находится оборудование от источника питания, тем выше сопротивление линии и тем значительнее потери.
Падение напряжения рассчитывается по формуле:
ΔU = (2 × I × L × R) / 1000
где:
- I — ток в линии (А),
- L — длина кабеля туда и обратно (м),
- R — удельное сопротивление материала (медь: 0,0175 Ом×мм²/м, алюминий: 0,028 Ом×мм²/м).
Если падение превысит 5%, техника может работать нестабильно или не запуститься вовсе. Поэтому при длине линии более 30–40 метров рекомендуется увеличивать сечение кабеля на одну ступень.
Выбор сечения жил кабеля под конкретную вилку
Сечение кабеля определяется на основании рассчитанной токовой нагрузки и условий эксплуатации. Для типовых вилок ориентироваться можно на следующие значения:
- 16 А — сечение от 2,5 мм²,
- 32 А — сечение от 6 мм²,
- 63 А — сечение от 16 мм².
При этом подбирается именно длительно допустимое сечение — то есть способное выдерживать ток без перегрева при постоянной работе, а не только при кратковременном включении. Нельзя использовать кабель «впритык», так как со временем сопротивление увеличивается, особенно при частых пусках и остановках оборудования.
Для трёхфазных вилок с нейтралью обязательно выбираются пятижильные кабели с равным или увеличенным сечением нейтрали (в зависимости от характера нагрузки).
Материал жил: медь или алюминий — что выбрать и почему
Классический выбор — медь. Она обеспечивает высокую проводимость, стойкость к перегрузкам и долговечность. Алюминий же дешевле и легче, но требует повышенного внимания к контактам — его сложно зажимать, он «течёт» и хуже переносит вибрации.
Для стационарных соединений на малых и средних мощностях (до 40–50 А) рекомендуется использовать медные кабели. В промышленных условиях с большими расстояниями и нагрузками свыше 100 А возможно применение алюминиевых жил, но только с правильной обработкой концов, компенсаторами и лужёными клеммами.
Важно помнить: нельзя напрямую соединять медные и алюминиевые провода — между ними быстро образуется гальваническая пара, которая разрушает контакт.
Защитные оболочки и устойчивость кабеля к внешним воздействиям
Выбор оболочки кабеля зависит от условий окружающей среды: температуры, влажности, химических веществ, механических нагрузок.
Например:
- ПВХ-оболочка — для сухих помещений, неустойчива к маслам и ультрафиолету.
- Резиновая изоляция — для временного или мобильного подключения, устойчива к изгибам.
- Полиэтилен и сшитый полиэтилен (XLPE) — для прокладки в земле и на улице.
- Бронированные кабели — при высокой вероятности механических повреждений.
Если вилка используется в производственном цеху или на стройке, то кабель должен выдерживать как вибрации, так и возможные удары, а также не бояться масел и пыли. В таких случаях применяются кабели с двойной изоляцией и оболочкой из термопластичных эластомеров.

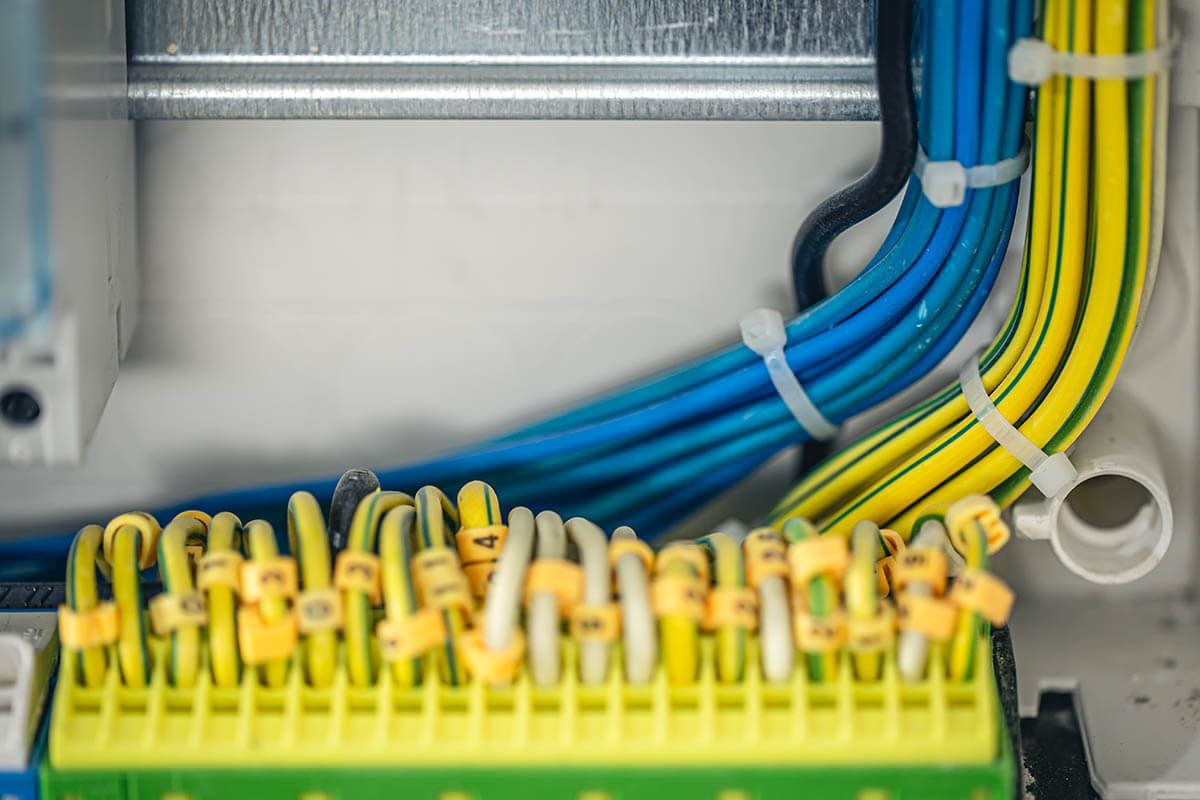

Совместимость по клеммному соединению вилки и кабеля
Каждая вилка имеет ограничения по диапазону допустимых сечений проводников — как по диаметру, так и по типу кабеля (одножильный, многожильный, гибкий). Если кабель не входит в клемму — недопустимо его «обстругивать» или разделывать до минимального сечения.
В случае применения гибких кабелей (например, для переносных соединений) требуется использовать наконечники — лужёные или втулочные, соответствующего диаметра. Жёсткие провода, напротив, могут соединяться напрямую, если они правильно зачищены и равномерно зажаты.
Плохой контакт в месте соединения — это точка потенциального перегрева, что в вилке может привести к расплавлению контакта, замыканию или воспламенению.
Проверка соответствия ПУЭ, ГОСТ и техническим регламентам
Любой кабель, используемый в силовых соединениях, должен соответствовать требованиям нормативных документов: ПУЭ (Правила устройства электроустановок), ГОСТов на кабельную продукцию и ТР ТС 004/2011 (о безопасности низковольтного оборудования).
Сертификация кабеля и вилки должна быть подтверждена — особенно при использовании в общественных и производственных зданиях. Подключение должно соответствовать схеме, утвержденной проектом или техническим заданием, а также включать защиту от КЗ и перегрузок.
Важно: установка и подключение кабеля должны производиться специалистом с соответствующей квалификацией. Ошибки на этом этапе могут нивелировать даже самый правильный выбор сечения и типа жил.
Частые ошибки при подборе кабеля и их последствия
Наиболее распространённые ошибки:
- Выбор сечения «на глаз» без расчёта падения напряжения.
- Использование алюминия в гибкой связке без компенсации гальванопары.
- Неправильная длина зачищенного провода — оголённые участки за пределами клеммы.
- Нарушение минимальных радиусов изгиба — особенно для кабелей с XLPE изоляцией.
- Несоответствие количества жил типу вилки (например, использование трёхжильного кабеля с пятиконтактной вилкой).
Все эти ошибки ведут к потере работоспособности системы, увеличению пожароопасности и ускоренному выходу из строя оборудования. В системах с высокой нагрузкой, особенно на промышленных объектах, цена ошибки кратно возрастает.
Автор: Андрей Савельев
